鎧裝高壓膠管作為輸送高壓流體的關鍵部件,其抗磨損與抗沖擊性能直接決定使用壽命與安全性。其防護機制主要通過以下四方面實現:
一、鎧裝層結構設計
外層采用高強度鋼絲編織或螺旋纏繞結構,形成金屬鎧甲防護層。鋼絲層密度通常達80%-95%,通過網格狀或環狀排列分散外部沖擊力。例如,雙層交叉編織鎧裝可承受50MPa以上的瞬時沖擊壓力,螺旋纏繞結構則對徑向擠壓更具韌性。
二、復合型材料體系
1. 外覆層材料:選用聚氨酯(耐磨指數≥120mm3)或超高分子量聚乙烯(磨損率<0.01g/min),表面模壓防滑紋可使磨損壽命延長30%
2. 鎧裝鋼絲:采用鍍鋅高碳鋼絲(抗拉強度≥2200MPa),特殊工況使用304不銹鋼絲,耐腐蝕同時保持彈性模量190GPa
3. 緩沖夾層:在鎧裝層與內膠層間設置芳綸纖維過渡層,可吸收15%-20%的沖擊能量
三、動態應力分散技術
通過有限元分析優化各層厚度配比,典型結構為:
- 內膠層(3-5mm,邵氏硬度75A)
- 增強層(2-4層芳綸編織)
- 鎧裝層(1.5-3mm鋼絲層)
- 外覆層(2-4mm)
這種梯度結構使沖擊波傳遞速度降低40%,有效防止應力集中。
四、界面強化工藝

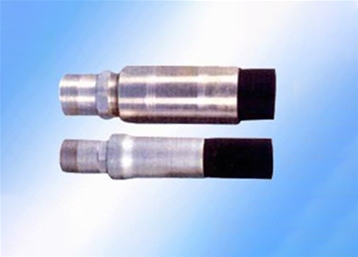

采用動態硫化技術使層間粘合強度≥8kN/m,高溫硫化工序(150℃×45min)確保各層分子交聯。接頭部位實施三重加固:內部金屬骨架、中部注塑包覆、外部卡箍鎖緊,使連接處抗拉強度提升至管體強度的90%。
實際應用中需配合預防性維護:每500工作小時進行管體探傷檢測,彎曲半徑保持≥5倍管徑,可延長使用壽命2-3倍。特殊工況建議采用旋轉接頭設計,消除扭轉載荷帶來的附加磨損。
